Листогибочные станки: правила работы, область применения листогибов

20.08.2020
8483 просмотра

Листогибочные станки – оборудование для производства изделий из листового или рулонного проката методом гибки. Станки позволяют сгибать металл под определенными углами, формируя форму и конфигурацию детали.

Устройство листогибов


Оборудование состоит из нескольких основных узлов:

  • Cтанины или стойки. К узлу крепятся остальные детали, станина и стойка выполняют несущие функции.
  • Прижимной и основной планки. К узлам фиксируют рабочий инструмент и заготовки. Гибка металла осуществляется перемещением гибочной балки.
  • Привода. Оборудование комплектуется ручным, электрическим или гидравлическим приводом. Силовые агрегаты или передаточные механизмы ручных машин развивают усилие, необходимое для обработки.
  • Блока управления и передаточного механизма. Узлы предназначены для включения и отключения привода, передачи и регулирование усилия гиба.

Станки также могут комплектоваться пневматическим компенсатором для компенсации усилий оператора, системой компенсации прогиба, ножной педалью включения и отключения, газовым или механическим упором для фиксации прижимной балки.

Листогиб - принцип работы

Гиб осуществляется перемещением прижимной балки, на которой установлен рабочий инструмент. Заготовка помещается в специальную матрицу на неподвижной балке станка, поворотная планка с гибочным сегментом опускается и сгибает лист под нужным углом. Ход траверсы контролируется оператором или двумя концевыми выключателями.

Разновидности

Различают 4 основных вида листогибов, отличающихся по конструкции и другим характеристикам. Рассмотрим каждый вид оборудования.

Ручные

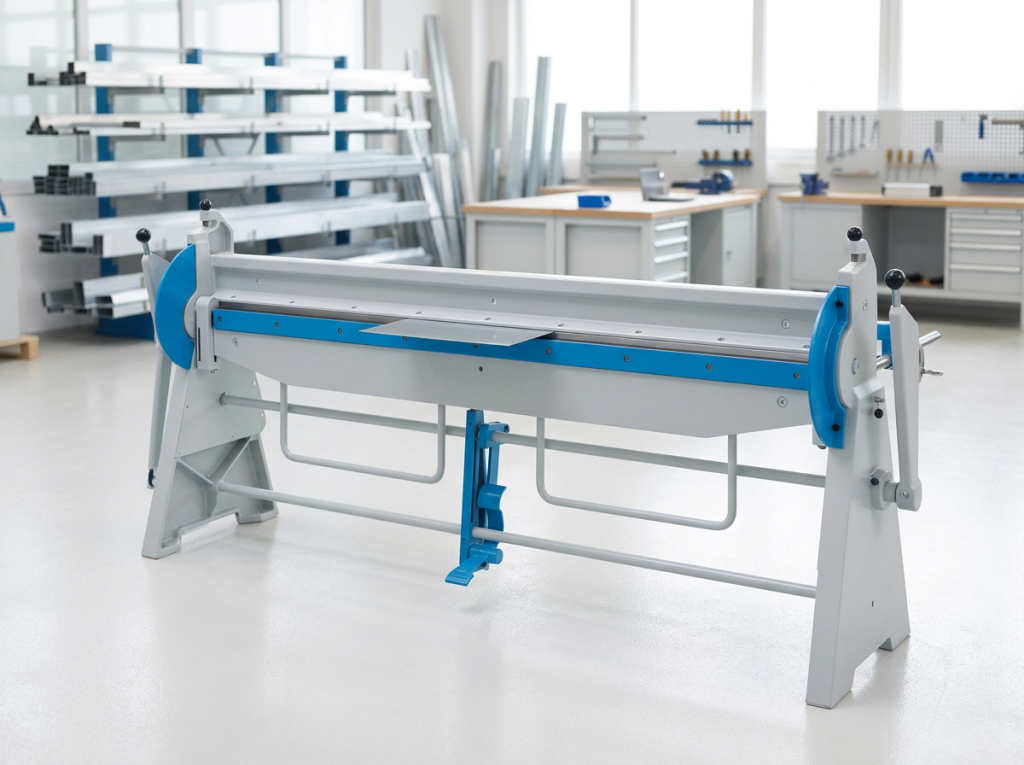

Ручной листогиб МОБИПРОФ

Ручной листогиб МОБИПРОФ

Ручные листогибы используются в штучном производстве или для изготовления нескольких изделий. Оборудование приводится в действие усилием оператора.

Ручные станки:

  • Могут работать с прокатом толщиной 0,7-1 мм.
  • Не потребляют электроэнергию.
  • Могут использоваться в производстве крупногабаритных деталей.

Допустимый угол гиба – до 1550. Станки хорошо подойдут для небольших мастерских, цехов по производству картин фальцевой кровли, воздуховодов и вентиляционных труб.

Сегментные

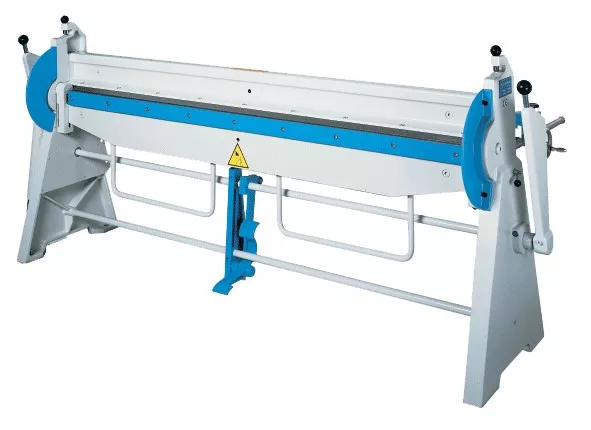

Сегментный листогиб

Сегментный листогиб

Сегментные листогибы – разновидность ручных станков. Оборудование комплектуется гибочными сегментами необходимой формы. Оснастка крепится к поворотной балке, при необходимости можно сегмент легко поменять.

Сегментные листогибочные станки:

  • Быстро перенастраиваются.
  • Могут применяться в производстве деталей сложной формы.
  • Просты в эксплуатации и техническом обслуживании.

Пневмокомпенсатор позволяет увеличивать усилие оператора, станки могут работать с прокатом толщиной до 1,5 мм. Допустимый угол гиба составляет до 1350.

Электромеханические

Электромеханический листогибочный станок

Электромеханический листогибочный станок

В качестве привода станков применяют электродвигатель с редуктором или преобразователем частоты. Область применения оборудования – серийное производство продукции из металлопроката.

Электромеханические станки:

  • Обладают высокой производительностью.
  • Работают со стальными листами толщиной 3-4 мм.
  • Могут оснащаться блоками программного управления.

Сменная оснастка из инструментальной стали поставляется в комплекте. Электрическое оборудование позволяет производить продукцию сложной формы и выполнять гиб под углом до 1400.

Гидравлические

Гидравлический листогиб МОБИПРОФ

Гидравлический листогиб МОБИПРОФ

В качестве привода таких станков используются гидронасосы. Гидросистема способна развивать значительное усилие, обрабатывать заготовки с большой скоростью. Область применения гидравлических станков – крупносерийное и массовое производство.

Оборудование:

  • Может обрабатывать толстый металлопрокат до 4 мм.
  • Обеспечивает 100% повторяемость производимых изделий с образцом.
  • Отрезает готовые детали.

В качестве опции предлагается система программного управления, гидравлические станки можно полностью автоматизировать.

Как работать на листогибочном станке

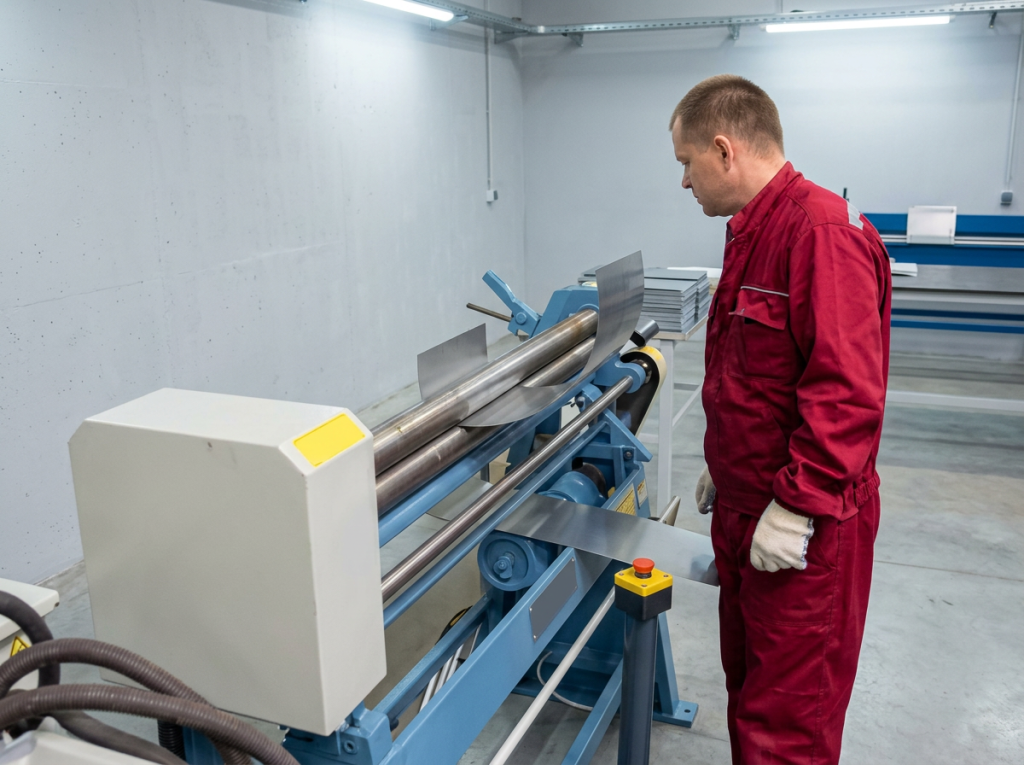

Работа на листогибе

Работа на листогибе

К работе на листогибочном станке допускаются операторы, ознакомленные с инструкцией по эксплуатации и техникой безопасности.

Работы осуществляются в следующем порядке:

  • На балку устанавливают накладку нужной формы.
  • Заготовку устанавливают на рабочий стол и прижимают верхней балкой.
  • Перемещают поворотную планку нажатием педали или копки на пульте управления.
  • После выполнения технологической операции балку плавно поднимают.

Деталь сгибается под давлением балки с накладкой. Острые углы получают в 2 прохода, такая технология применяется на ручных станках, однопроходная гибка может деформировать заготовку. Электромеханические станки обеспечивают плавное перемещение рабочей балки и развивают значительное усилие, достаточное для сгибания за одну операцию.

Подготовка станка к работе

После доставки и выгрузки станка:

  • Устанавливают листгиб на пол или специально подготовленный фундамент.
  • Снимают пленку, защищающую от коррозии.
  • Тщательно протирают все узлы.
  • Фиксируют станок крепежными приспособлениями.
  • Подключают оборудование к электрической сети.

Завершает подготовку тестирование листогиба. На станке изготавливают несколько опытных образцов для проверки соответствия настроек и паспортных характеристик реальным параметрам.

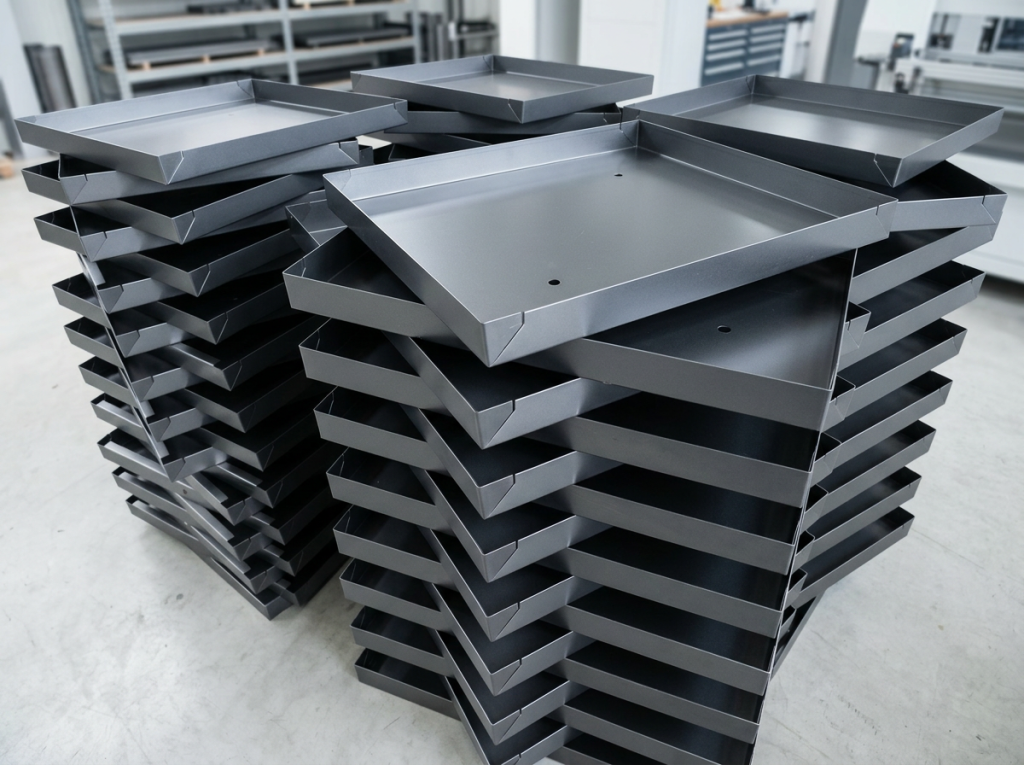

Область применения листогибов


Листогибы используются в производстве:

  • Коробок и труб вентиляционных систем.
  • Баков и емкостей.
  • Кровельных и добротных элементов.
  • Дымоходов.
  • Деталей машин и механизмов.
  • Других изделий из металла.

Станки используются для изготовления любой продукции, требующей гиба металлических листов.

Как выбрать листогибочный станок


Оборудование выбирают:

  • По назначению. Технические возможности станка должны отвечать его предполагаемому назначению. Для мастерской достаточно ручного станка, для производства серий продукции требуется электрическое или гидравлическое оборудование.
  • По толщине проката. Усилие на балке должно быть достаточным для изготовления деталей нужной толщины. Выпускают станки для обработки листов или рулонов от 0,5 до 5 мм.
  • По допустимому углу гиба, глубине подачи минимальному противогибу. Характеристики станка должны соответствовать производимым деталям.

При выборе также учитывают тип привода, габариты, наличие ЧПУ, роликового ножа, допустимую погрешность, другие параметры. При выборе рекомендуется проконсультироваться с сотрудником компании, поставляющей промышленное оборудование. Техническая грамотность персонала – обязательное условие работы у надежных производителей или поставщиков станков. В компании «МОБИПРОФ» можно подобрать станок для любых целей, от ручного оборудования, до полностью автоматизированных гидравлических листогибов.
